Huawei iMagic ETP23006-C3A1: A Plataforma de Energia Modular
Neste artigo técnico detalhamos o funcionamento do subrack/gabinete de energia híbrido da Huawei. Entenda a alocação de slots, uso de retificadores de 50A/75A, unidade iDCDU, entradas AC/DC e integração com painéis solares.
Olá, pessoal!
Hoje, estou aqui para comentar um pouco sobre o Huawei iMagicPower ETP23006-C3A1.
No cenário atual de rápida expansão das redes 5G, de fibra ótica e conexões ultrarrápidas, a exigência sobre a infraestrutura física nunca foi tão alta. A transição para um mundo totalmente conectado requer uma base sólida: de confiança, sustentável e de gestão simplificada.
A solução Huawei iMagic ETP23006-C3A1 é uma plataforma modular de energia desenvolvida para responder a esse desafio: um sistema de energia de alta densidade, desenvolvida para reduzir os custos operacionais, otimizar o investimento inicial e transformar qualquer central de equipamentos numa central inteligente com alta garantia de funcionamento
Slots 13, 14 e 15: inversores DC/AC.

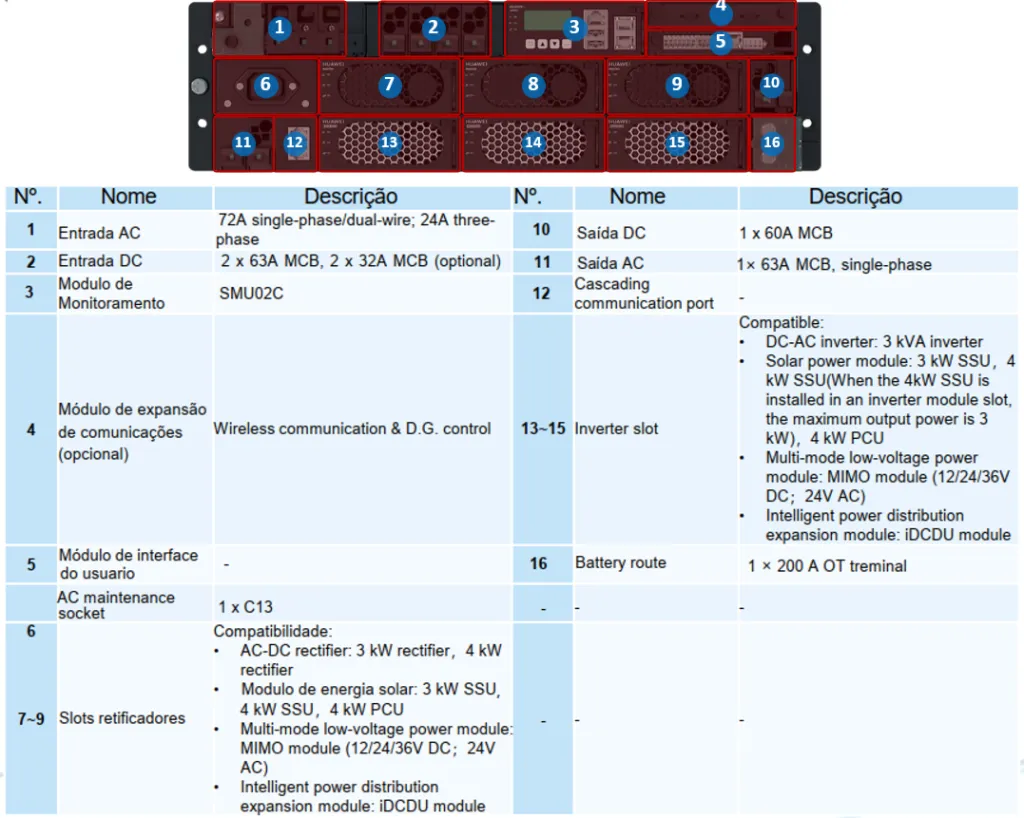

1. Arquitetura do Chassi e Funcionamento dos Slots
O chassi da ETP23006-C3A1 possui uma arquitetura modular na qual cada módulo desempenha uma função específica dentro do sistema de energia. Projetada para ambientes com restrição de espaço, a ETP23006-C3A1 possui formato compacto de 3U para rack de 19 polegadas. Mesmo com suas dimensões reduzidas, o sistema integra múltiplas funções de energia em um único chassi.
A arquitetura interna do chassi foi desenvolvida para separar as funções de retificação e inversão. Os principais slots de potência são organizados em dois grupos. É fundamental compreender a independência física e elétrica das baias:
- Slots de Retificadores (Slots 7, 8 e 9): Convertem a tensão de entrada alternada (110V/220V/380V) na tensão contínua de saída (-48V DC) para alimentar as OLTs, switches e carregar as baterias.
- Slots de Inversores (13, 14 e 15): Convertem a energia do barramento -48V DC em tensão alternada pura (110V/220V AC) para alimentar equipamentos que operam exclusivamente em fonte AC (como certos roteadores, servidores ou rádios).
- Independência de Módulos: Os módulos inversores não utilizam nem concorrem com os slots dos retificadores e vice-versa. Cada tipo de módulo possui o seu barramento dedicado na placa. Os inversores alimentam-se diretamente do barramento DC principal gerado pelos retificadores ou pelo banco de baterias.
Os slots de retificação e inversão possuem funções distintas. A instalação dos módulos deve respeitar a compatibilidade e a posição definida para cada módulo pela documentação do equipamento. Caso o módulo solar seja instalado, ele atua em paralelo na geração DC, reduzindo a carga exigida dos retificadores de rede.
Diagrama detalhado dos módulos R4850G / R4875G, Inversor e SMU
2. Módulos Retificadores (50A / 75A) e Capacidade Total
O módulo retificador é responsável por converter a energia elétrica da rede AC em energia DC para o sistema. Os módulos trabalham em paralelo, permitindo distribuir a carga entre as unidades instaladas.
A arquitetura modular permite instalar até três módulos de retificação nas posições destinadas aos retificadores (séries R4850G e R4875G), operando com rendimento superior a 96%. A flexibilidade de escolha permite dimensionar o projeto conforme a demanda atual de consumo da sua estrutura.
Entre os cenários possíveis estão configurações utilizando 3 × 50A, 3 × 75A ou mista.
| Modelo do Módulo | Corrente Unitária | Potência Nominal | Capacidade com 3 Módulos | Aplicação Recomendada |
|---|---|---|---|---|
| R4850G2 / R4850N | 50A | 3.000W | 150A (-48V) ≈ 7.200W | POPs médios de distribuição e OLTs compactas |
| R4875G1 / R4875N | 75A | 4.000W | 225A - 230A (-48V) ≈ 11.000W | POPs Core de alta densidade, OLTs MA5800 e Roteadores NE8000 |
| Uso Misto (50A + 75A) | Mista (Ex: 50A + 75A) | Variável | 125A a 175A | Expansão gradual de capacidade sem trocar módulos existentes |
Considerando módulos de aproximadamente 4 kW, a capacidade total instalada pode chegar a:
kW + 4 kW + 4 kW = 12 kW
Uso Misto e Redundância N+1: O compartilhamento de corrente entre os módulos permite distribuir a demanda da carga de forma eficiente. A controladora da Huawei equilibra automaticamente a carga entre os retificadores ativos através do barramento de comunicação CAN. Se for instalado um módulo de 50A ao lado de um de 75A, a SMU ajusta proporcionalmente a taxa de esforço de cada módulo. Em cenários de redundância N+1, se um módulo falhar, os restantes assumem a carga sem interrupção de serviço (hot-swap sem corte de energia).
3. Unidade iDCDU (Distribuição Inteligente CC)
A unidade iDCDU (Intelligent DC Distribution Unit) é o coração de distribuição de energia contínua do gabinete. Por meio da distribuição inteligente, diferentes cargas podem ser organizadas em circuitos específicos:
Ao contrário das PDU tradicionais e passivas, a iDCDU incorpora gerenciamento eletrônico e sensores por canal:
- Desconexão por Subtensão de Carga (LLVD - Load Low Voltage Disconnect): Desliga automaticamente cargas secundárias não críticas (ex: iluminação, roteadores secundários) quando a bateria atinge um nível crítico de descarga, preservando a energia para a OLT principal.
- Desconexão por Subtensão de Bateria (BLVD - Battery Low Voltage Disconnect): Desconecta o banco de baterias antes que ele entre em descarga profunda, protegendo a vida útil das células de Lítio ou Chumbo.
- Monitoramento Individual por Canal: Permite medir a corrente consumida por cada equipamento conectado (OLT 1, OLT 2, Roteador Core, Switch) diretamente no software de gerenciamento da rede.
Vista frontal da unidade iDCDU e disjuntores de saída DC
4. Entrada AC, Disjuntor de 63A, SMU e Contatos Secos
A infraestrutura de entrada da iMagic ETP23006-C3A1 foi projetada com foco em máxima proteção contra surtos e flexibilidade elétrica:
Contatos Secos (Dry Contacts): O painel disponibiliza portas digitais programáveis de entrada e saída de alarme (Contatos Secos). Elas permitem conectar sensores externos — como sensor de porta aberta do POP, sensor de fumaça, alarme de temperatura ambiente, falha do ar-condicionado ou status de DPS (protetor de surto) — e enviar alertas imediatos via SNMP para o centro de operações (NOC).
5. Funcionamento com Baterias e Módulo Solar MPPT
A verdadeira inteligência da linha iMagic reside na gestão integrada de energia e na transição suave sem tempo de comutação (0 ms):
O sistema integra-se perfeitamente aos módulos de bateria de Lítio inteligentes da Huawei (série ESM-48100B1 / B2). Através da comunicação de barramento com o BMS da bateria, a SMU realiza recarga rápida com controle exato de corrente, monitora a temperatura de cada célula e ativa rotinas anti-furto eletrônicas via software.
Inversor Solar MPPT (Solução Híbrida): Ao instalar módulos de controle solar (ex: Huawei S4850G / S4875G MPPT), o gabinete iMagic passa a receber diretamente a energia vinda de painéis fotovoltaicos instalados na localidade.
- Priorização Solar: Durante o dia, a energia solar gera o barramento -48V CC com prioridade máxima.
- Eficiência Energética: A rede elétrica convencional (AC) só é acionada se a produção solar + bateria for insuficiente para cobrir o consumo do equipamento ligado.
- Modernização Sustentável: Permite operar POPs de forma autônoma ou reduzir consideravelmente os custos com concessionárias de energia.
O Impacto da Huawei iMagic ETP23006-C3A1 na Operação
A Huawei ETP23006-C3A1 vai muito além de uma simples fonte de energia; ela atua como uma plataforma completa de gestão energética. Ao unificar retificadores, inversores, controladores solares e distribuição inteligente em um único chassi, garante-se alta disponibilidade, controle detalhado sobre o consumo e suporte nativo às modernas baterias de Lítio, tornando a infraestrutura resiliente contra falhas elétricas.
